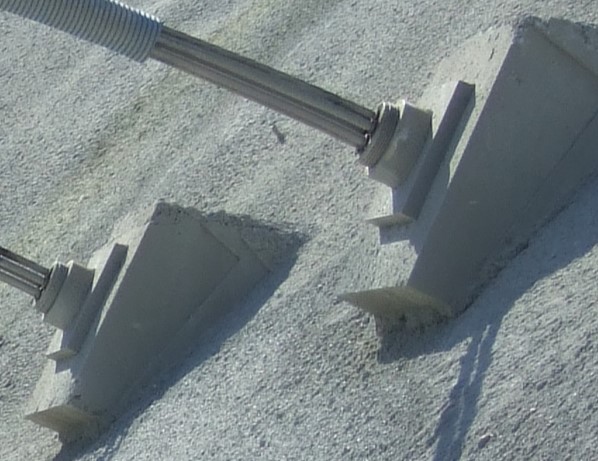

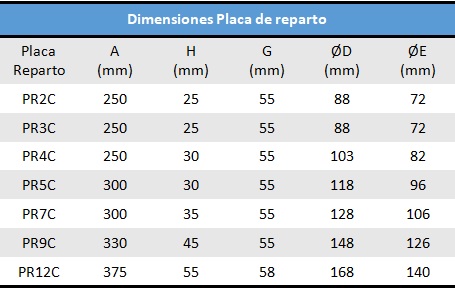

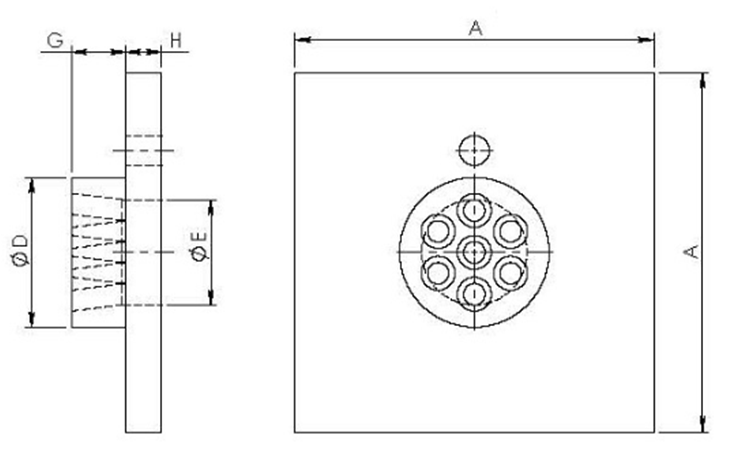

Todas las placas de anclaje están fabricadas en CALIDAD DE ACERO S275JR según EN 10025-2 y aprobadas por IETCC (INSTITUTO DE CIENCIA DE LA CONSTRUCCIÓN EDUARDO TORROJA ) siguiendo las disposiciones Static Load Test de acuerdo con EAD 160004-00-0301 y la EAD 160071-00-0102 de Mayo 2021: KIT FOR ROCK AND SOIL ANCHORS USING PRESTRESSING STEEL STRAND.

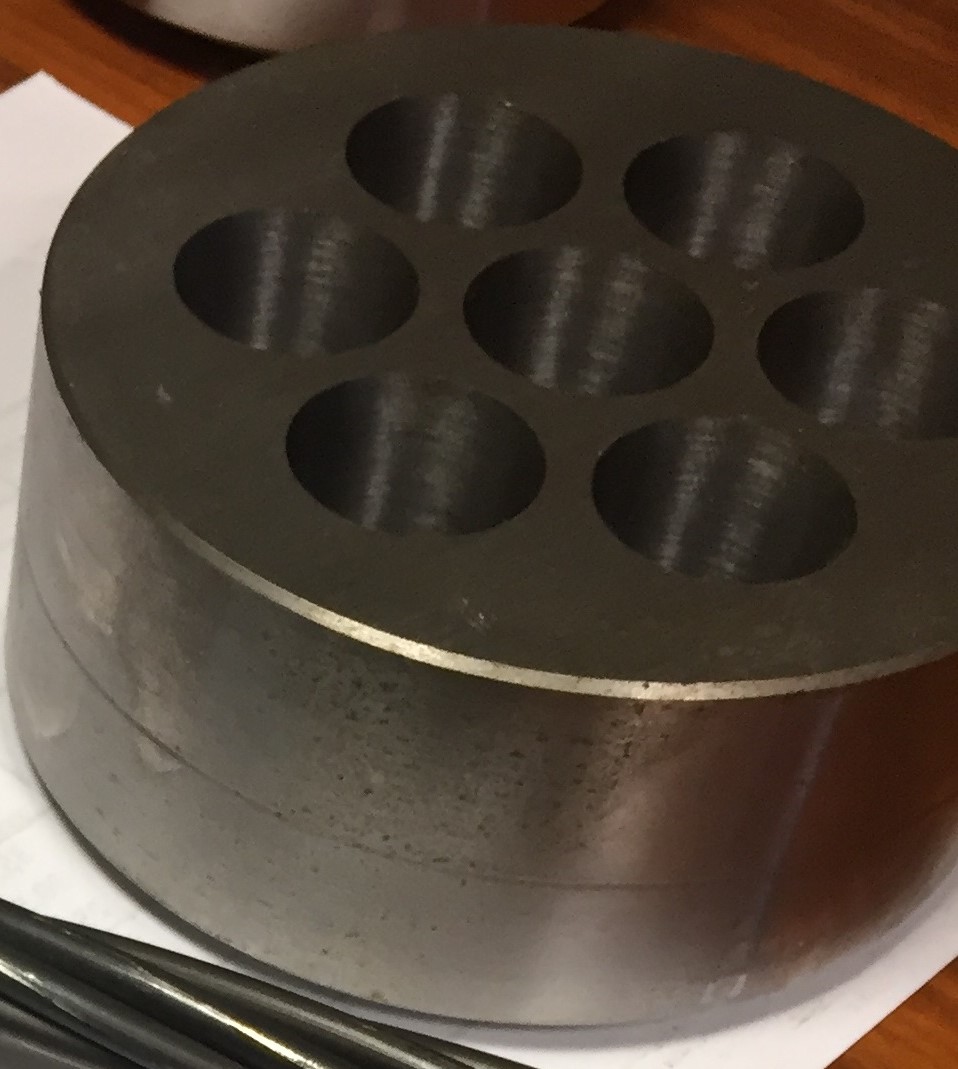

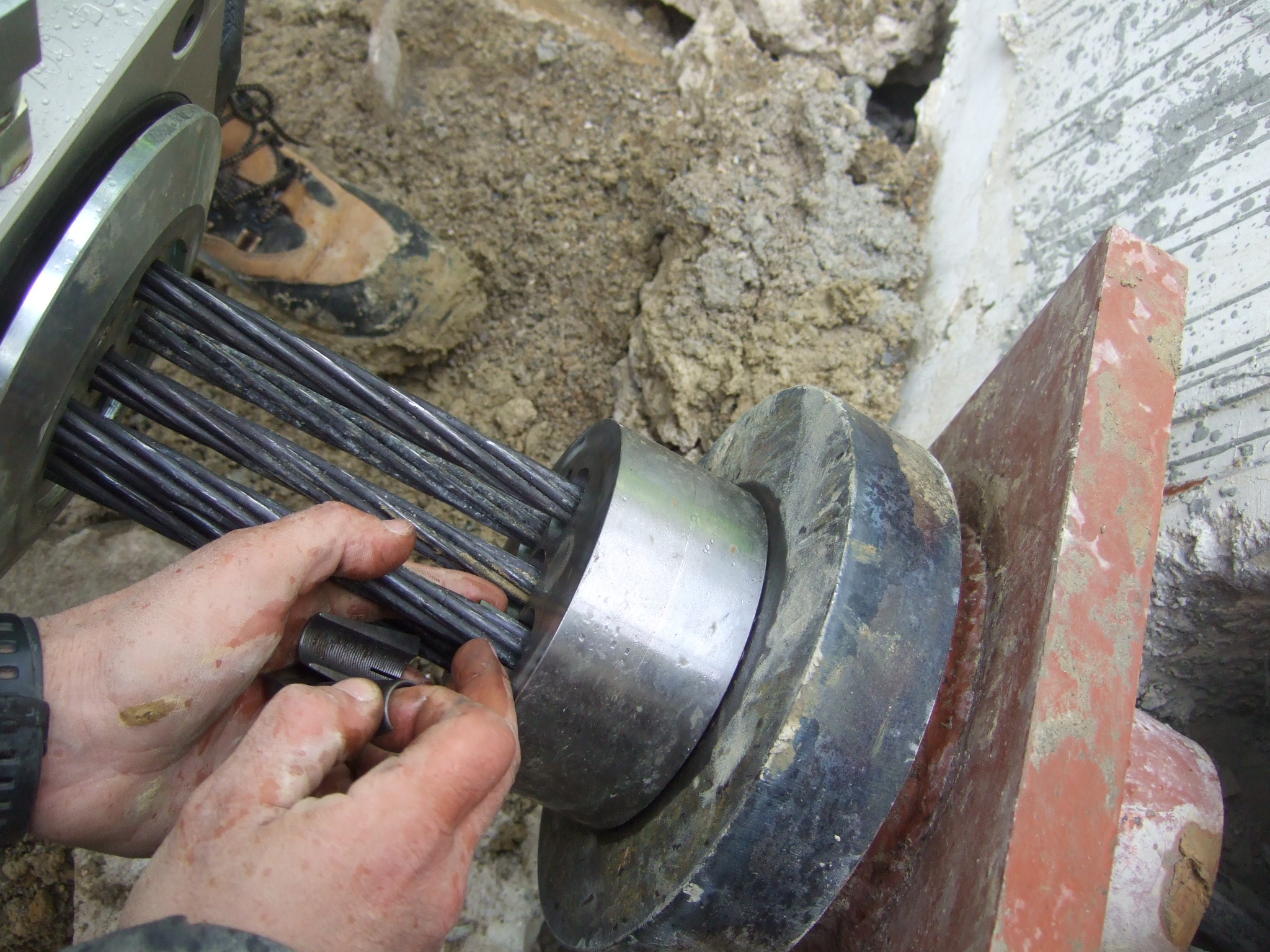

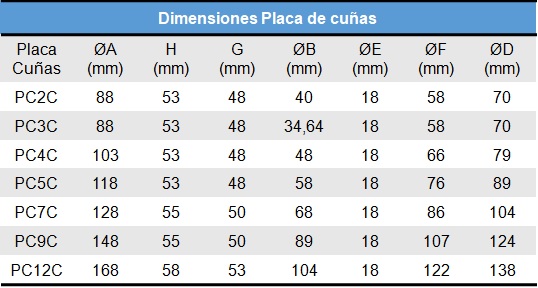

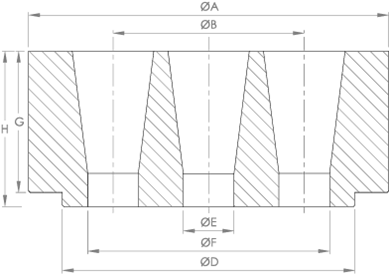

Las placas de cuñas están fabricadas en CALIDAD DE ACERO C45 según EN 10083-2 y Aprobadas por IETCC (INSTITUTO DE CIENCIA DE LA CONSTRUCCIÓN EDUARDO TORROJA ) siguiendo las disposiciones Static Load Test de acuerdo con EAD 160004-00-0301 y la EAD 160071-00-0102 de Mayo 2021: KIT FOR ROCK AND SOIL ANCHORS USING PRESTRESSING STEEL STRAND. Las placas de cuñas permiten tensar de forma fácil y simultánea todos los torones que componen el anclaje. Se fabrican con calidad de acero C45, suministradas con las correspondientes cuñas de bloqueo, fabricadas también cumpliendo la normativa vigente. A continuación, los cabezales de anclaje de los anclajes se alojan en la placa de reparto adecuada y dimensionada en función de las toneladas de tensión y del diámetro de perforación. La geometría definida en nuestro diseño se puede observar en la siguiente tabla.

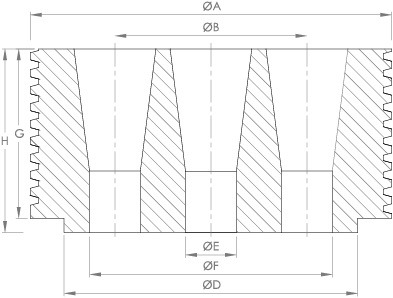

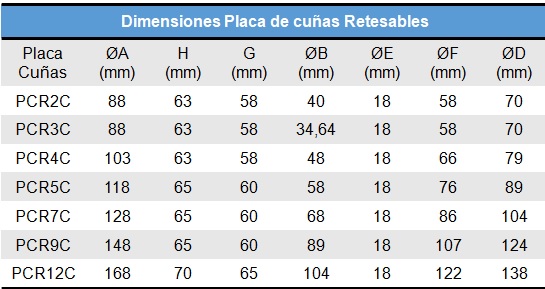

Las placas de cuñas retesables tienen las mismas características que las normales con la particularidad de estar roscados exteriormente para facilitar posteriores aprietes o comprobaciones de tensiones ya realizadas. Para realizar el retensado se debe utilizar nuestro sistema de Gatos hidráulicos para el retesado en función del diseño del tipo de anclaje

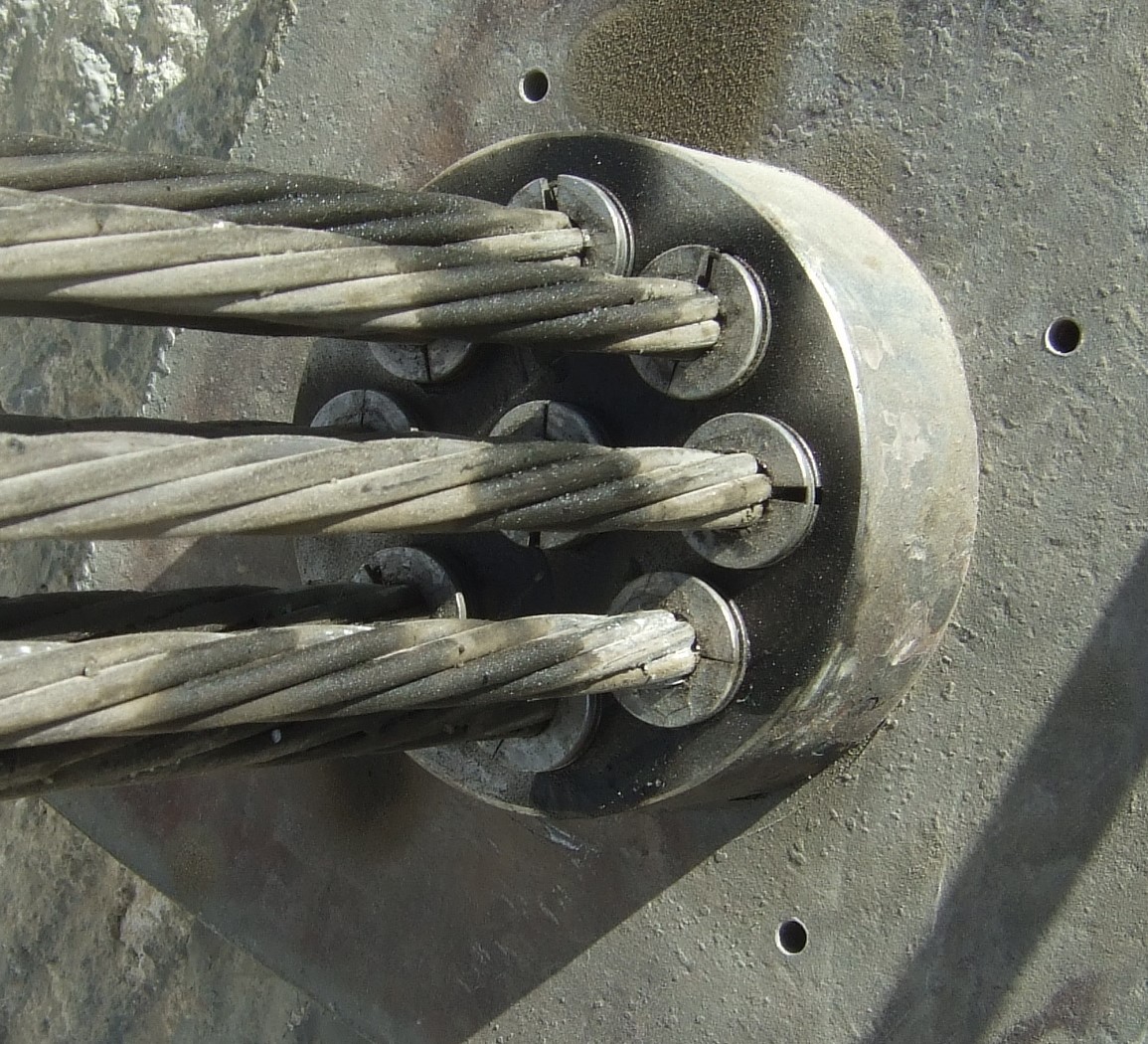

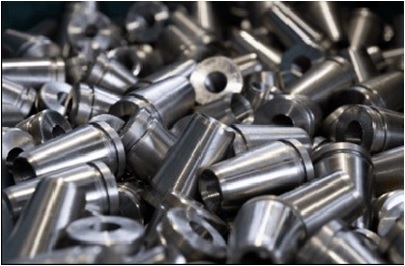

La cuña de bloqueo es uno de los elementos más importantes para la fase de tensionamiento. Esta debe ser fabricada en conjunto con la placa de cuñas y el conjunto debe ser aprobado, según normativa, durante 2 millones de ciclos.
